         電流、電壓互感器極性的規定意義及檢測方法




         添加時間　2025-11-22
         返 回



      1、相量的起因

       大家知道，我們的發電機原理是導體切割磁力線產生電動勢，而發電機定子繞組的三相排列是按照三相平均分360度排列的，隨著發電機轉子的轉動，感應出三相電動勢。發電機順時針轉動，就產生了A相超前B相1200的相位，B相超前C相1200的相位，C相超前A相1200的相位，發電機每分鐘轉動3000轉，那么每秒轉數就是3000/60秒=50周，這個就是我們說的50HZ的來由，反過來，每轉一周的時間（T=1/f）就是1/50=0.02秒就是20毫秒，也就是說完成一個360度的變化需要20毫秒。

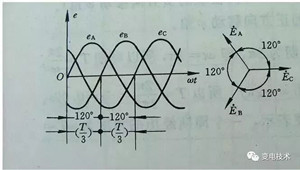

       下面我們可以形象的從相量圖和波形圖看出相位關系。

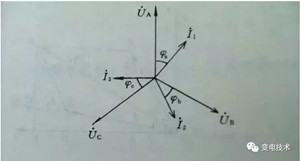

       當電動勢作用在負載上時，由于負載的性質由電阻、電感、電容組成的阻抗決定，使得電流與電壓之間表現出不同的相位：







下面我們就沿著這個主線進一步分析相量在保護中的應用



2、電流、電壓互感器減極性標記的含義及意義

     （1）電流、電壓互感器減極性標記的含義及意義

       電壓互感器的接線及極性是保證全站所有保護相量正確的最基本的因素，所有需要判斷方向的保護都必須首先要求電壓極性正確，為了統一標準，我們現在規定：所有電壓互感器不論是新投，還是因某種原因檢修更換二次線，都必須保證電壓互感器二次從極性端正出，也就是說電壓互感器正極性。請看如下示意圖1-1：

      保證了電壓互感器的正極性，就為我們在考慮變電站內各個保護裝置的方向以及在帶負荷測相量的時候，提供了一個基礎，因為就算有的保護裝置不需要判別方向，也需要通過電流、電壓之間的相位關系來確定電流互感器極性是否正確，當做這個工作的時候，我們需要關注的是流經保護安裝處的負荷性質、潮流流向、電壓互感器極性，只有采集好全部信息，才能確定保護二次回路的接線的正確性。因此，我們規定：要求電壓互感器的正極性。





       從上圖中可以看出電壓互感器一次電流從一次線圈的極性端流入，這個不是刻意做的，而是一次必須要這么接線，這是一次安裝的工藝所必須的，那么二次線圈的引出線就必須從極性端引出，非極性端結成N線在主控室一點接地，這樣就能保證電壓互感器UA、UB、UC的正極性。



       對于開口三角形接線應該以上圖中的a1作為L630（L640） 而X1作為N600向外接線，這樣才能保證零序電壓的方向正確（之所以提出這個問題，是因為在目前有個別站的圖紙中將X1作為了L630，這樣的話如果不使用零序電壓判別方向，運行還可以，但是將會給以后的工作帶來麻煩，因此進行規定，望大家遵守）。

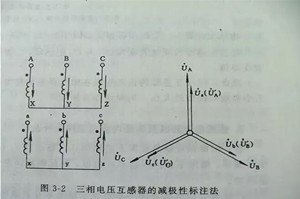

       從下面圖中可以看出電壓互感器正極性接線的一次電壓及二次電壓的相量關系。

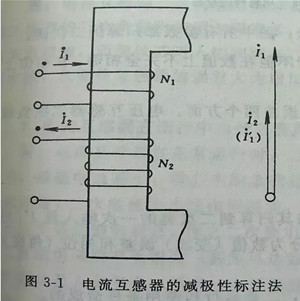

      （2）電流互感器減極性標注法示意圖

       下面圖中簡單示意了電流互感器減極性標注的方法，其定義是：當同時從電流互感器的一、二繞組的同極性端子通入相同方向的電流時，他們在鐵芯中產生的磁通的方向相同。當一次繞組從標“·”號端子通入交流電流時，則在二次繞組回路中感應的電流應從非標“·”號端子流向標“·”號的端子，如果我們從兩側同極性端（兩側標“·”號端子或兩側非標“·”號端子）觀察時，則一、二次電流的方向相反，所以，我們稱這種標記為減極性標記。

       簡單說就是：電流互感器一次電流從極性端流入，電流互感器二次電流從極性端流出。
