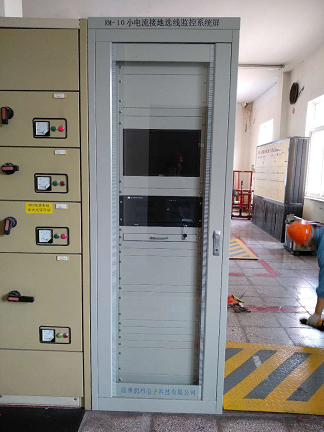

選線設備安裝現場：

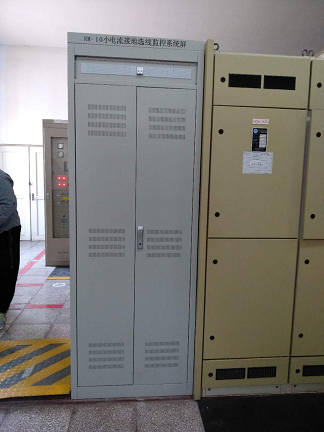

背面照：




一、現場運行中發生真實接地故障采集到的波形：

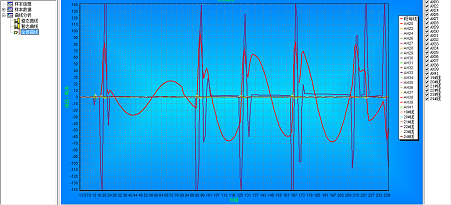

1、消弧線圈投入之前，零序電流瞬時峰值達到140A。故障為高阻閃絡性故障。

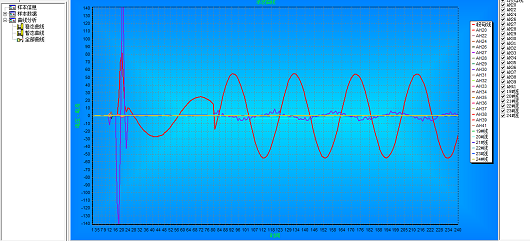

2、消弧線圈投入之后，補償后零序電流在5A左右。

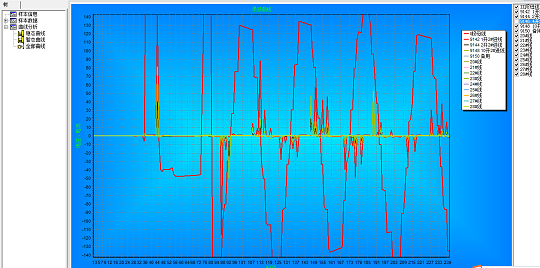

二、現場運行中發生真實接地故障采集到的波形（現場選線結果準確但是所有零序電流極性接反了）

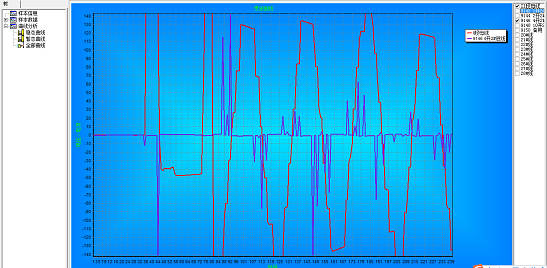

只顯示故障饋線的波形圖：

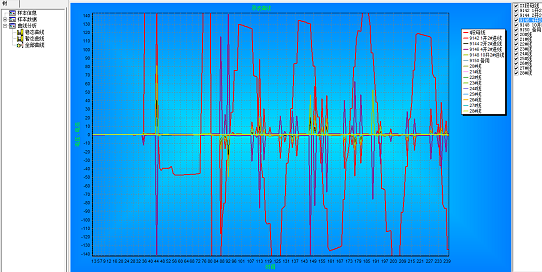

去掉故障饋線后的波形圖：





由此可見客戶將零序電流極性全部反接了。

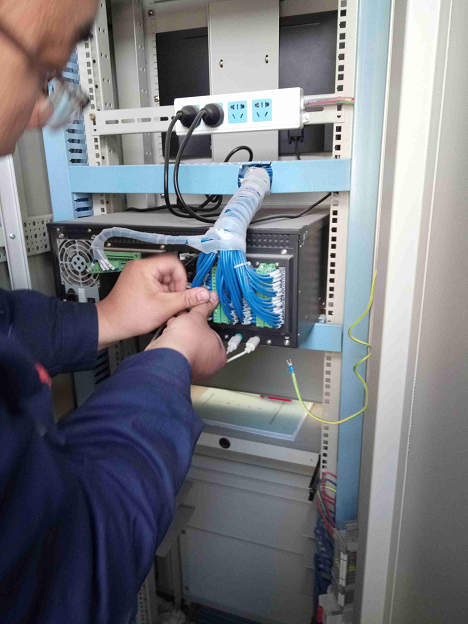

我公司工程人員現場更正極性反正：
